Quantura 300 og 300S opvask doseringssystem

Quantura 300 og 300S opvask doseringssystem

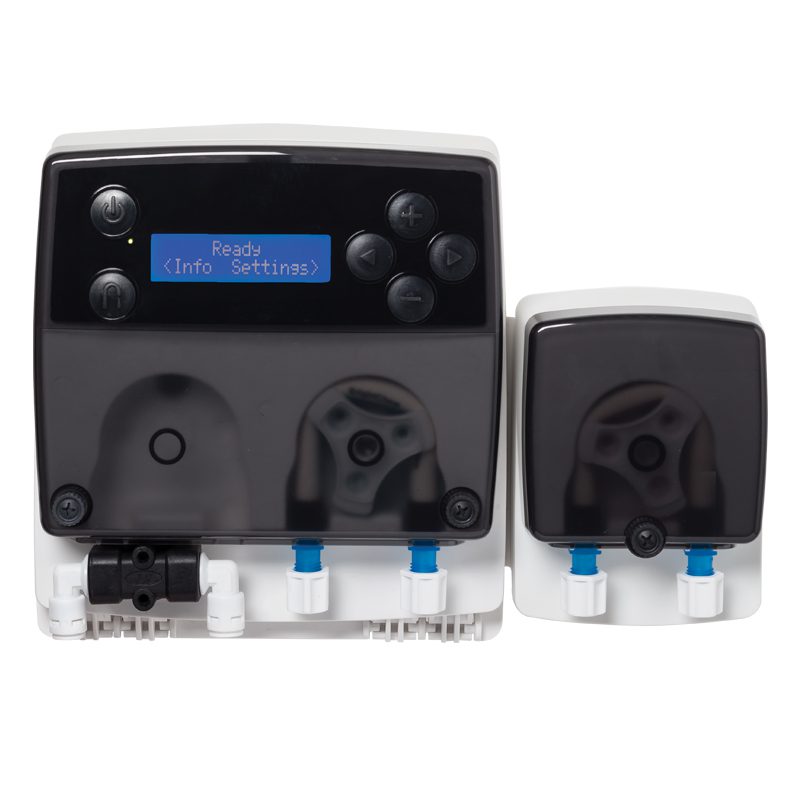

Quantura 300 doseringssystem er en 3-pumpe doseringsenhed til industrielle opvaskemaskiner. Enheden består af en Quantura 200 samt en tredje peristaltisk add-on pumpe til dosering af desinfektionsmiddel.

For dosering af opvaskemiddel på fast pulver-form tilbyder vi versionen Quantura 300S, der er udstyret med en elektrisk betjent magnetventil til dosering af vaskemidlet, i stedet for en peristaltisk pumpe. Afspændingsmiddel og desinfektionsmiddel doseres med en peristaltiske pumpe.



Beskrivelse

Montering og drift

  • Ét doseringssystem, der passer til de fleste industrielle opvaskemaskiner såsom tunnel-, hætte- og conveyormaskiner.
  • Mulighed for tilkobling af probe til dosering baseret på ledningsevnemåling.
  • Præinstalleret forsyningskabel sparer installationstid.
  • Højkvalitets børsteløse motorer.
  • Leveres med komplet installationskit.



Design og brugervenlighed

  • Pumpestatus on/off tydeligt vist med indikationslys.
  • Buzzer-alarm ved low-level kemi.
  • Mulighed for unik adgangskode.





Probe til ledningsevnemåling

Quantura probe (også kaldet målesonde) til sæbedosering i industrielle opvaskemaskiner på baggrund af ledningsevnemåling.

slanger

Peristaltiske slanger til Quantura opvask doseringsenheder. Kan leveres med forskellige slags studse, både kompressions og quick connector.



Anvendelseseksempel 1

Conveyor opvaskemaskine



Anvendelseseksempel 2


Hætte opvaskemaskine



Quantura dosering – Produkt præsentation

Videoguide til opsætning af Q200 doseringsanlæg

Produkt Quantura 300 og 300S
Driftstilstande Probe-styret (ledningsevnemåling)

Tidsdosering hættemaskine

Tidsdosering conveyormaskine

Flowrate Opvaskemiddel flowrate: 30 ml/min – 250 ml/min

Afspændingsmiddel flowrate: 3 ml/min – 30 ml/min

Desinfektionsmiddel flowrate: 6 ml/min – 80 ml/min

Driftstryk Opvaskemiddel: 1 bar

Afspændingsmiddel: op til 3 bar

Strømforsyning 100 – 240VAC, 50/60Hz, Klasse II

Strømforbrug: 42W

Trigger signaler 24V – 240V AC eller DC
Styringskredsløb ST Micro ARM Cortex-M3 CPU med micro-processor
Motor Børsteløs 24VDC
Pumpeslange Silikoneslange med kompressions fittings
Magnetventil 24VDC (kun for Quantura 300S)
Probe/målesonde Temperaturkompenseret probe til måling af ledningsevne
Tætningsgrad IP55
Godkendelser CE godkendt

Low Voltage Directive (LVD) 2014/35/EU

EMC Directive 2014/30/EU

Machinery Directive 2006/42/EC



Installationskit Vægbeslag, sugeslanger, peristaltiske slanger, sugefilter, kontralod, tank-injektor
Dimensioner (mm)

(H x B x D)

200 x 280 x 115



Vægt 2 kg
